Клапан для сброса воздуха и устранения вакуума ГРАНРЕГ КАТ50 / КАТ51 АДЛ
Кинетический воздушный клапан ГРАНРЕГ серии КАТ50:
- Выпуск большого количества воздуха при заполнении системы водой и быстрый впуск воздуха в систему для предотвращения образования вакуума при прекращении подачи воды
- Удаление воздуха из системы во время ее заполнения жидкостью
Комбинированный воздушный клапан ГРАНРЕГ серии КАТ51:
- Предназначены для выпуска большого количества воздуха при заполнении системы водой и для быстрого впуска воздуха в систему для предотвращения образования вакуума при прекращении подачи воды
- Удаление воздуха из системы, находящейся под давлением в течение всего времени ее работы
- Удаление воздуха из системы во время ее заполнения жидкостью
| Технические характеристики | |
| Материал корпуса | высокопрочный чугун |
| Тип присоединения | фланцевое по ГОСТ 12820 |
| Максимально допустимое давление, МПа | 1,6 (под заказ 2,5 / 4,0) |
| Температура окружающей среды tmax, oC | 65 |
| Рабочая среда | вода |

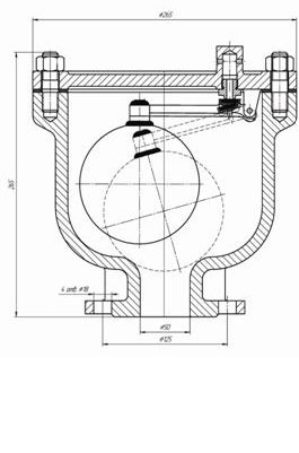

| Наименование | Ду | h, мм | l,мм | d (проходное сечение), мм2 | Масса, кг |
| Вантуз ГРАНРЕГ КАТ50-02-03-050-16-Ф Ду 50 Ру 16 (воздушный кинетический клапан) | 50 | 250 | 165 | 1960 | 7,5 |
| Вантуз ГРАНРЕГ КАТ50-02-03-080-16-Ф Ду 80 Ру 16 (воздушный кинетический клапан) | 80 | 250 | 200 | 1960 | 9,0 |
| Вантуз ГРАНРЕГ КАТ50-02-03-100-16-Ф Ду 100 Ру 16 (воздушный кинетический клапан) | 100 | 280 | 235 | 5025 | 14,0 |
| Вантуз ГРАНРЕГ КАТ50-02-03-150-16-Ф Ду 150 Ру 16 (воздушный кинетический клапан) | 150 | 400 | 300 | 7855 | 31,0 |
| Вантуз ГРАНРЕГ КАТ50-02-03-200-16-Ф Ду 200 Ру 16 (воздушный кинетический клапан) | 200 | 440 | 360 | 17670 | 56,0 |
| Вантуз ГРАНРЕГ КАТ50-02-03-250-16-Ф Ду 250 Ру 16 (воздушный кинетический клапан) | 250 | 500 | 425 | 31415 | 124,0 |
| Вантуз ГРАНРЕГ КАТ50-02-03-300-16-Ф Ду 300 Ру 16 (воздушный кинетический клапан) | 300 | 680 | 485 | 49090 | 210,0 |
| Наименование | Ду | h, мм | l,мм | d (проходное сечение), мм2 | Масса, кг |
| Вантуз ГРАНРЕГ КАТ51-02-03-050-16-Ф Ду 50 Ру 16 (воздушный комбинированный клапан) | 50 | 250 | 165 | 1960 | 7,5 |
| Вантуз ГРАНРЕГ КАТ51-02-03-080-16-Ф Ду 50 Ру 16 (воздушный комбинированный клапан) | 80 | 250 | 200 | 1960 | 9,0 |
| Вантуз ГРАНРЕГ КАТ51-02-03-100-16-Ф Ду 50 Ру 16 (воздушный комбинированный клапан) | 100 | 280 | 235 | 5025 | 14,0 |
| Вантуз ГРАНРЕГ КАТ51-02-03-150-16-Ф Ду 50 Ру 16 (воздушный комбинированный клапан) | 150 | 400 | 300 | 7855 | 31,0 |
| Вантуз ГРАНРЕГ КАТ51-02-03-200-16-Ф Ду 50 Ру 16 (воздушный комбинированный клапан) | 200 | 440 | 360 | 17670 | 56,0 |
| Вантуз ГРАНРЕГ КАТ51-02-03-250-16-Ф Ду 50 Ру 16 (воздушный комбинированный клапан) | 250 | 500 | 425 | 31415 | 124,0 |
| Вантуз ГРАНРЕГ КАТ51-02-03-300-16-Ф Ду 50 Ру 16 (воздушный комбинированный клапан) | 300 | 680 | 485 | 49090 | 210,0 |
