Указатели уровня жидкости 12кч11бк
| Технические характеристики | |
| Материал корпуса и крышки | чугун КЧ 30-6 Ф |
| Материал трубки | сталь 20 |
| Материал рифленного стекла | спец. стекло ГОСТ 1653-81 |
| Рабочее давление Ру, кгс/см2 | 25 |
| Рабочая температура tmax, оC | до +250 |
| Рабочая среда | вода, пар |
Указатели уровня жидкости 12кч11бк – это вид дополнительной котельной арматуры, применяемые в паровых котлах, сосудах, аппаратах и резервуарах для жидкости.
12кч11бк классифицируются по номерам 2,4,5,6 и 8. Рамка данного прибора составлена из деталей: корпус и крышка, между которыми вставлено гладкое либо рифленое стекла, которые изготовлено из закаленного боросиликатного стекла посредством термического воздействия .

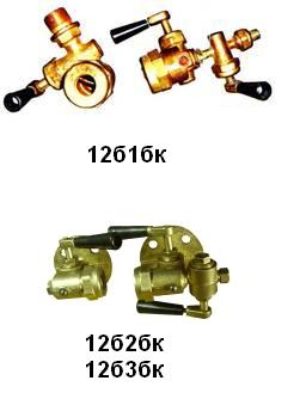

Указатели уровня жидкости 12кч11бк могут использоваться с запорными устройствами 12б2бк и 12б3бк, или же без них.
Указатель уровня жидкости 12кч11бк устанавливаются на сосудах, аппаратах, котлах и резервуарах для воды с температурой работы до 250°C и давлением до 2,5 МПа (25 кгс/см2). Работают такие приборы в вертикальном установочном положении.
Указатели уровня жидкости 12кч11бк являются простыми и надежными в эксплуатации приспособлениями. Показание уровня жидкости в емкости обеспечивается путем отражения и преломления световых лучей.
| Наименование | Размеры, мм | Масса, кг | ||
| H | H1 | H2 | ||
| Указатель уровня жидкости 12кч11бк №2 | 162 | 124 | 300 | 2,3 |
| Указатель уровня жидкости 12кч11бк №4 | 224 | 174 | 360 | 3,0 |
| Указатель уровня жидкости 12кч11бк №5 | 254 | 204 | 390 | 3,4 |
| Указатель уровня жидкости 12кч11бк №6 | 284 | 234 | 420 | 3,8 |
| Указатель уровня жидкости 12кч11бк №8 | 354 | 304 | 490 | 4,6 |
Спецификация: Указатели уровня жидкости 12кч11бк
| Материал изготовления | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||
| Спецификация | ||||||||||
| ||||||||||
