Регуляторы расхода и давления УРРД

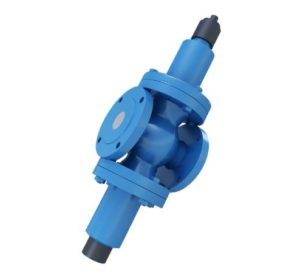

Универсальный регулятор расхода и давления УРРД предназначен для автоматического поддержания постоянного давления, перепада давлений и расхода на абонентских вводах жилых, общественных и промышленных зданий. Регулятор состоит из регулирующего фланцевого клапана и мембранного исполнительного механизма.
Исполнение: НО – нормально открытое; НЗ – нормально закрытое.
| Технические характеристики | |
| Материал корпуса | серый чугун СЧ25 |
| Затвор | нержавеющая сталь 40Х13 |
| Седло | латунь ЛС59 |
| Тип присоединения | фланцевое |
| Рабочее давление Ру, МПа (кгс/см2) | 1,6 (16) |
| Рабочая температура tmax, 0C | до +150 |
| Рабочая среда | вода систем теплоснабжения и водоснабжения |
| Принцип работы регулятора УРРД основан на изменении площади сечения проходного отверстия, и соответственно, расхода среды, проходящей через корпус клапана в зависимости от перемещения затвора. Движение затвору сообщается через шток от мембраны под воздействием давления регулируемой среды, поступающей через штуцер, и уравновешиваемого усилием упругой деформации пружины. Регулятор УРРД устанавливается в любом положении на горизонтальном и вертикальном участке трубопровода, так, чтобы направление течения рабочей среды через клапан соответствовало направлению стрелки на корпусе. Перед регулятором УРРД рекомендуется устанавливать фильтр. | |
| Вид сборки | Диаметр условного прохода Ду, мм | Условная пропускная способность, Кv ± 20%, м3/ч | Габаритные размеры, мм | Масса, кг | |
| Нmax | L | ||||
| НО | 25 (РД / РПД) | 8 | 690 | 160 | 18 |
| 32 (РД / РПД) | 16 | 710 | 180 | 20 | |
| 50 (РД / РПД) | 32 | 730 | 230 | 22 | |
| 65 (РД / РПД) | 50 | 770 | 290 | 30 | |
| 80 (РД / РПД) | 80 | 780 | 310 | 35 | |
| 100 (РД / РПД) | 100 | 890 | 350 | 108 | |
| 150 (РД / РПД) | 250 | 980 | 480 | 142 | |
| НЗ | 25 (РД / РПД) | 6 | 620 | 160 | 16 |
| 32 (РД / РПД) | 10 | 745 | 180 | 22 | |
| 50 (РД / РПД) | 25 | 745 | 230 | 28 | |
| 80 (РД / РПД) | 60 | 805 | 310 | 43 | |
| 100 (РД / РПД) | 100 | 895 | 350 | 107 | |
| 150 (РД / РПД) | 250 | 985 | 480 | 146 | |
| Диапазоны настроек регулятора УРРД | ||
| Диапазон настройки, МПа (кгс/см2 или атм) | Соответствующие цвета пружины | При заказе регулятора УРРД обязательно знать какое давление нужно поддерживать в системе. |
| 0,01…0,07 (0,1…0,7) | Синий | |
| 0,05…0,3 (0,5…3) | Желтый | |
| 0,1…0,6 (1…6) часто заказываемая настройка | Красный | |
| 0,3…1,2 (3…12) | Красный со вставкой | |
Принципиальная схема регулирования давления «после себя» Принципиальная схема регулирования давления «до себя»
Схема поддержания перепада давления «после себя» Схема поддержания перепада давления «до себя»
Универсальный регулятор расхода и давления УРРД предназначен для автоматического поддержания постоянного давления, перепада давлений и расхода на абонентских вводах жилых, общественных и промышленных зданий.
Схема регулирования расхода «после себя»
